3D-Druck TU Wien: Nano-3D-Drucker bricht Weltrekord.

Foto: TU Wien
Ein neuartiger Hochpräzisions-3D-Drucker der TU Wien bricht alle Geschwindigkeitsrekorde. Mit ihm können auf Basis der Zwei-Photonen-Lithographie Objekte im Nanometer-Bereich ausgedruckt werden.

Mikroskopisch kleine Details ausdrucken, in drei Dimensionen – das wird durch die „Zwei-Photonen-Lithographie“ möglich. Diese Technologie kann zum Herstellen von winzigen maßgeschneiderten Strukturen genützt werden. Forschungsteams der TU Wien konnten diese Technologie nun verbessern: Der Hochpräzisions-3D-Drucker der TU Wien druckt um Größenordnungen schneller als bisherige Geräte. Dadurch ergeben sich ganz neue Anwendungsperspektiven – etwa in der Medizin.

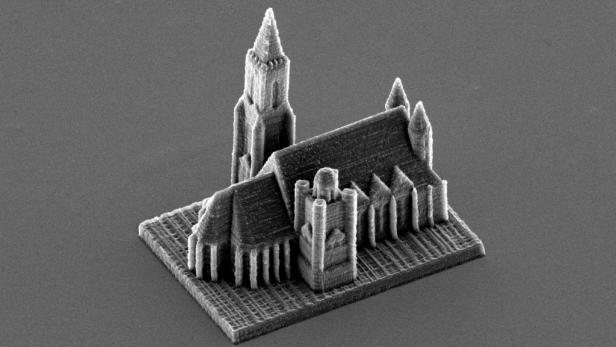

Eine Nachbildung des Wiener Stephansdoms - geometrisch etwas vereinfacht, aber unvorstellbar klein: Nur etwas über 50 µm misst das Modell.
Eine Nachbildung des Wiener Stephansdoms - geometrisch etwas vereinfacht, aber unvorstellbar klein: Nur etwas über 50 µm misst das Modell. - Foto: Klaus Cicha, TU Wien

Geschwindigkeits-Weltrekord
Die 3D-Drucker verwenden flüssiges Harz, das genau an den gewünschten Stellen durch fokussierte Laserstrahlen ausgehärtet wird. Der Brennpunkt des Laserstrahls wird mit beweglichen Spiegeln durch das Harz gelenkt und hinterlässt dort eine ausgehärtete Polymer-Linie mit einem Durchmesser von weniger als einem Zehntausendstel Millimeter (100 nm). Bei dieser Genauigkeit lassen sich sogar fein strukturierte Skulpturen von der Größe eines Sandkorns anfertigen.

„Das Problem war bisher, dass diese Methode recht langsam war“, sagt Professor Jürgen Stampfl vom Institut für Werkstoffwissenschaften und Werkstofftechnologie der TU Wien. „Bisher hat man die Druckgeschwindigkeit in Millimetern pro Sekunde gemessen – unser Gerät schafft in einer Sekunde fünf Meter.“ In der Zwei-Photonen-Lithographie ist das Weltrekord.

Diese Geschwindigkeitssteigerung war durch ein Zusammenspiel mehrerer neuer Ideen möglich. „Wesentlich war es, die Steuerung der Spiegel zu verbessern“, sagt Jan Torgersen (TU Wien). Die Spiegel sind während des 3D-Druckvorganges ständig in Bewegung. Speziell auf die Beschleunigungs- und Abbremsphasen muss sehr genau geachtet werden, wenn man bei extrem hoher Druckgeschwindigkeit noch immer höchst präzise Ergebnisse haben möchte.

Lichtaktive Moleküle härten Kunststoff
Nicht nur die Mechanik spielt beim 3D-Drucker eine entscheidende Rolle, auch Chemiker hatten bei dem Projekt viel zu tun: „Das Harz enthält Moleküle, die vom Laserlicht aktiviert werden. Diese können dann an anderen Bausteinen, sogenannten Monomeren, eine Kettenreaktion auslösen, sodass sie fest werden“, erklärt Jan Torgersen. Diese sogenannten „Initiator-Moleküle“ werden nur dann aktiviert, wenn sie gleichzeitig zwei Photonen des Laserstrahls absorbieren – und das geschieht genau dort, wo der Laserstrahl extrem stark fokussiert ist.

Im Gegensatz zu konventionellen 3D-Drucktechniken kann das Material an jedem gewünschten Ort im Volumen ausgehärtet werden. Die neue Schicht entsteht also nicht auf der Oberfläche der vorhergehenden Schicht, sondern im Volumen des flüssigen Harzes. Dadurch spielt, im Gegensatz zu konventionellen 3D-Druckern, die Oberflächenbeschaffenheit der Schicht keine Rolle. Weil die Oberfläche nicht für das Auftragen der nächsten Schicht präpariert werden muss, ergibt sich somit eine erhebliche Zeitersparnis. Das Team um Professor Robert Liska am Institut für Angewandte Synthesechemie der TU Wien entwickelte die passenden Zutaten für diese Harz-Mischung.

Durch die nun erreichte hohe Geschwindigkeit kann man in einem gegebenen Zeitraum viel größere Objekte herstellen als bisher. Das macht die Zwei-Photonen-Lithographie für die Industrie interessant. An der TU Wien wird derzeit nach bio-kompatiblen Harzen für medizinische Anwendungen gesucht. Mit ihnen könnte man maßgeschneiderte Strukturen bauen, die lebende Zellen als Gerüst benutzen können, um biologisches Gewebe nachzubilden. Der Drucker eignet sich jedoch auch für die Herstellung präziser Bauteile für die biomedizinische Anwendungen sowie für die Nanotechnologie.

Die TU Wien sorgte bereits im Vorjahr für Aufsehen, als sie den kleinsten 3D-Drucker der Welt präsentierten. Mit einem Gewicht von nur 1,5 Kilo könnte der 1.200 Euro-Drucker zum Alltagsobjekt werden. Er setzt allerdings auf eine andere Technologie: Statt eines Lasers wie bei der Zwei-Photonen-Lithographie wird dort ein einfacher Beamer verwendet. Dadurch können größere Objekte hergestellt werden, die Präzision ist aber viel geringer.

Mehr zum Thema

(futurezone) Erstellt am 12.03.2012, 10:00
